PV DC afbryder

ICHYTI Nyeste pv dc-afbryder Made in China har ikke mulighed for at skifte gear med belastning, mens DC-afbrydere er velegnede til situationer, hvor spændingskravene ikke er høje og hyppige justeringer ikke er nødvendige, såsom belysningskredsløb og husholdningsapparater.

Send forespørgsel Download PDF

Produkt beskrivelse

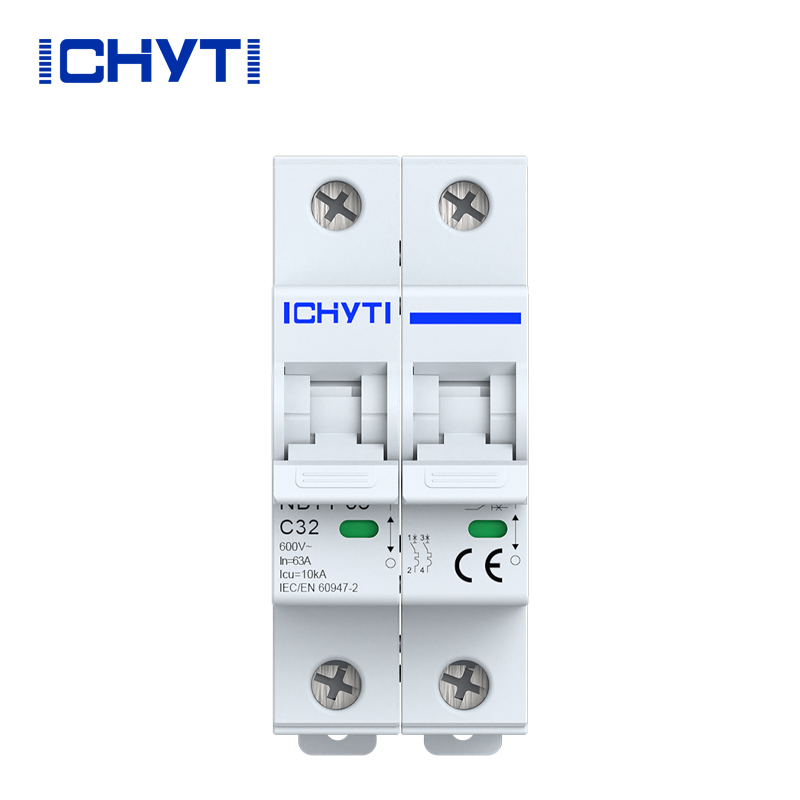

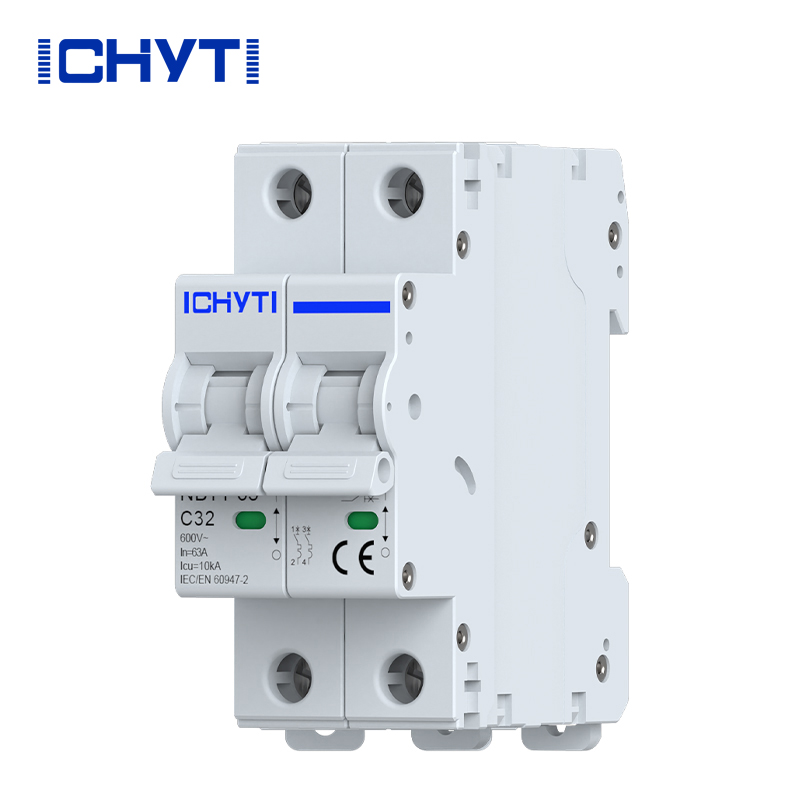

Denne Kina ICHYTI pv dc afbryder på lager er velegnet til overbelastnings- og kortslutningsbeskyttelse på DC-systemer og er velegnet til DC-udstyr og elektrisk udstyr med nominelle strømme under 63A og nominelle spændinger på 300V, 600V og 1000V. Dette produkt er meget udbredt inden for forskellige områder såsom strøm, post, transport, minedrift og virksomheder og opfylder standarderne i IEC60898-1 og GB140482. Sammenlignet med lignende produkter har dette produkt det højeste nominelle spændingsniveau.

ICHYTI pv dc afbryderparameter (specifikation)

Produkt model		NBL7-63
Pol		1P	2P	4P
Rammeaktuel		63A
Nominel strøm	I	6, 10, 16, 20, 25, 32, 40, 50z63A
Nominel arbejdsspænding	Ue(DC)	300V	500/600/1000V	1000V
Nominel isolationsspænding	Ui	1200V
Nominel impulsmodstandsspænding	Uimp	6kV
Brydekapacitet	leu	6 KA
Tripping Karakteristisk		C
Tripping Type		Termisk magnetisk
Elektrisk liv	Faktiske	500 cyklusser (63A ramme)
	Standard	300 cyklusser
Mekanisk liv	Faktiske	10000 cyklusser (63A ramme)
	Standard	9700 cyklusser
Overspændingskategori		III
Forureningsgrad		3
Beskyttelse mod indtrængen		IP40 ledningsport IP20
Modstandsdygtighed over for fugt og varme		Klasse 2
Terminal kapacitet		2,5 x 35 mm2
Fastgørelsesmoment af terminaler		2,0â 3,5Nm
Omgivelsestemperatur		-30âã+70â
Stuetemperatur		-40âã+85â
Installationsmetode		DIN
Standard		IEC60947-2

ICHYTI pv dc afbryder Funktion

◉ Det forreste topdesign gør betjeningen af håndtaget mere komfortabel og sikker;

◉ Den mekaniske levetid overstiger 20.000 gange, hvilket sikrer langvarig brug;

◉ Overhold GBT140482, IEC60947-2 standarder, EU RoHS miljøkrav og CCC og CE certificeringer;

◉ Velegnet til DC-systemer, især kommunikations- og solcelleanlæg.

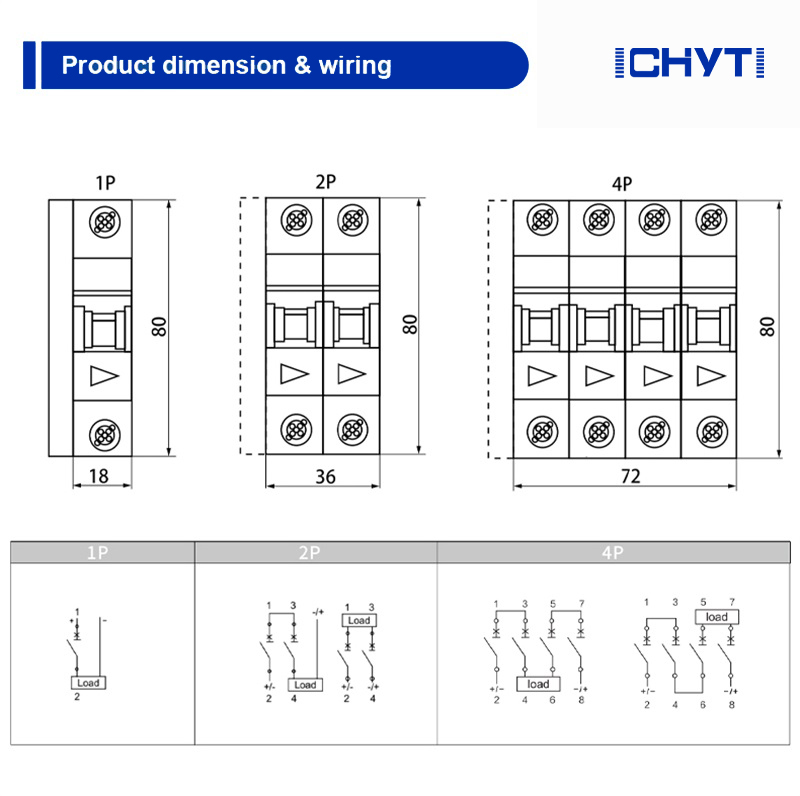

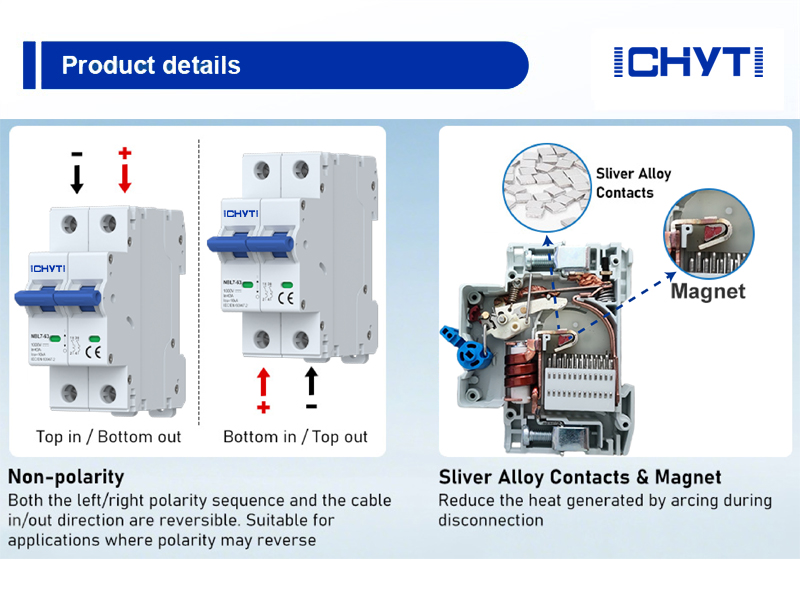

ICHYTI pv dc afbryder Detaljer

ICHYTI pv dc afbryder Udviklingsproblemer

Udviklingen af pv dc-afbryder står over for to hovedproblemer. For det første krydser DC-systemets strøm ikke naturligt nul, så moden lysbueslukningsteknologi kan ikke bruges som AC-afbrydere; For det andet er der et stort antal induktive komponenter i DC-systemet, som lagrer en stor mængde energi, hvilket øger vanskeligheden ved at bryde DC-fejlstrømme.
