DC effektafbrydere til solpaneler

ICHYTI er en storstilet jævnstrømsafbryder til solpaneler producent og leverandør i Kina. Vi har været specialiseret i solcelle-elektriske komponenter i mange år. Vores produkter har en god prisfordel og dækker de fleste af de europæiske markeder. Vi ser frem til at blive din langsigtede partner i Kina.

Send forespørgsel Download PDF

Produkt beskrivelse

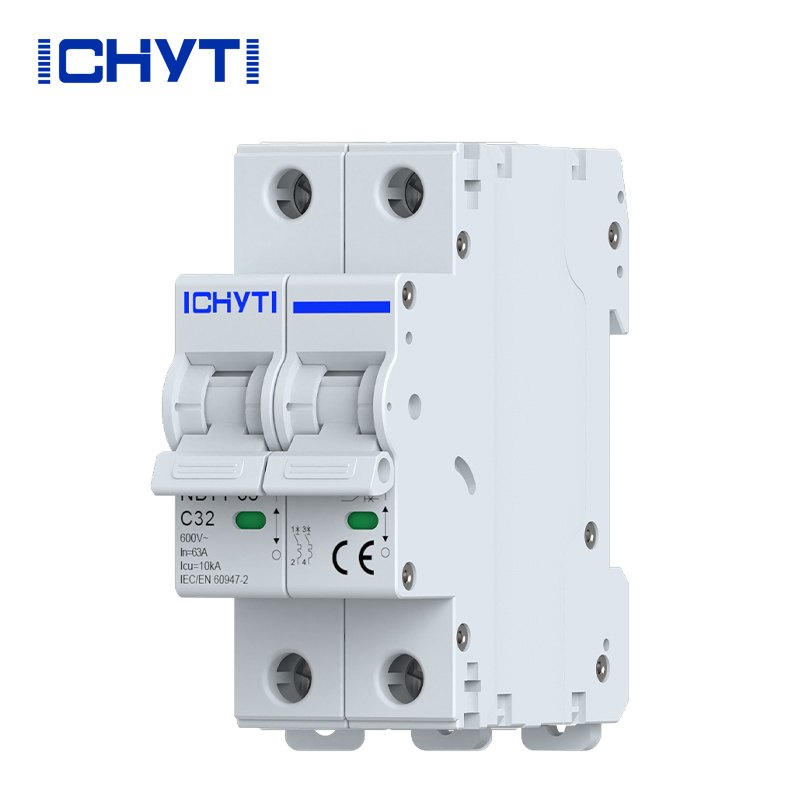

Kina-producenten ICHYTI DC-afbrydere til solpaneler består af komponenter såsom kabinettet, betjeningsmekanismen, termisk overbelastningsbeskyttelse, elektromagnetisk udløsning, kontaktsystem og lysbuesystem. Dens unikke designstruktur kan give overbelastnings- og kortslutningsbeskyttelsesfunktioner. Derudover forbedrer tilføjelsen af et stærkt permanent magnetbuesystem yderligere produktets kortslutningsevne og når et niveau på 6KA.

ICHYTI jævnstrømsafbrydere til solpaneler Parameter (specifikation)

Produkt model		NBL7-63
Pol		1P	2P	4P
Rammeaktuel		63A
Nominel strøm	I	6, 10, 16, 20, 25, 32, 40, 5		0, 63 A
Nominel arbejdsspænding	Ue(DC)	300V	500/600/1000V	1000V
Nominel isolationsspænding	Ui	1200V
Nominel impulsmodstandsspænding	Uimp	6kV
Brydekapacitet	leu	6KA
Tripping Karakteristisk		C
Tripping Type		Termisk magnetisk
Elektrisk liv	Faktiske	500 cyklusser (63A ramme)
	Standard	300 cyklusser
Mekanisk liv	Faktiske	10000 cyklusser (63A ramme)
	Standard	9700 cyklusser
Overspændingskategori		III
Forureningsgrad		3
Beskyttelse mod indtrængen		IP40 ledningsport IP20
Modstandsdygtighed over for fugt og varme		Klasse 2
Terminal kapacitet		2,5 x 35 mm2
Fastgørelsesmoment af terminaler		2,0â3,5Nm
Omgivelsestemperatur		-30â~+70°C
Stuetemperatur		-40â~+85â
Installationsmetode		DIN
Standard		IEC60947-2

ICHYTI jævnstrømsafbrydere til solpaneler Funktion

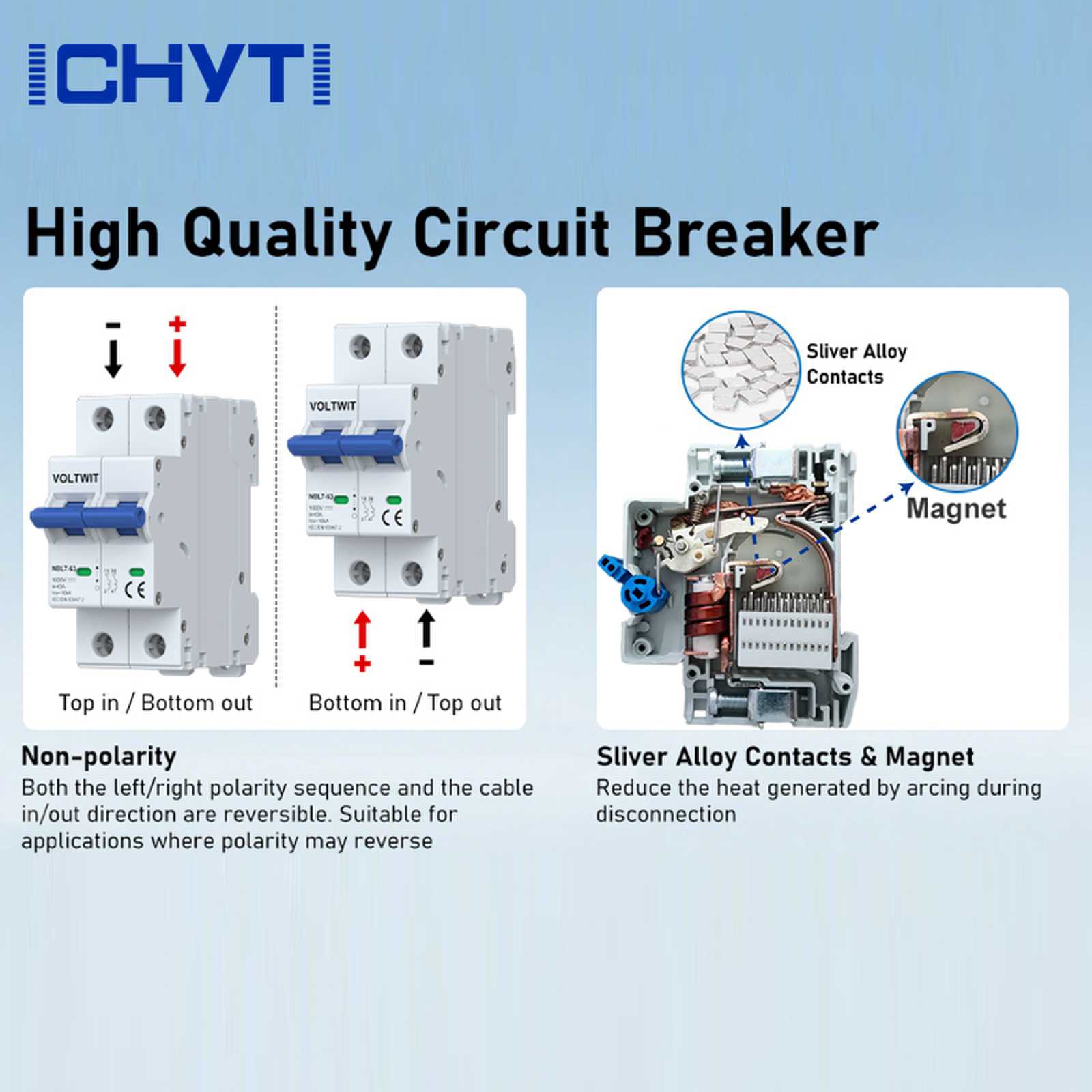

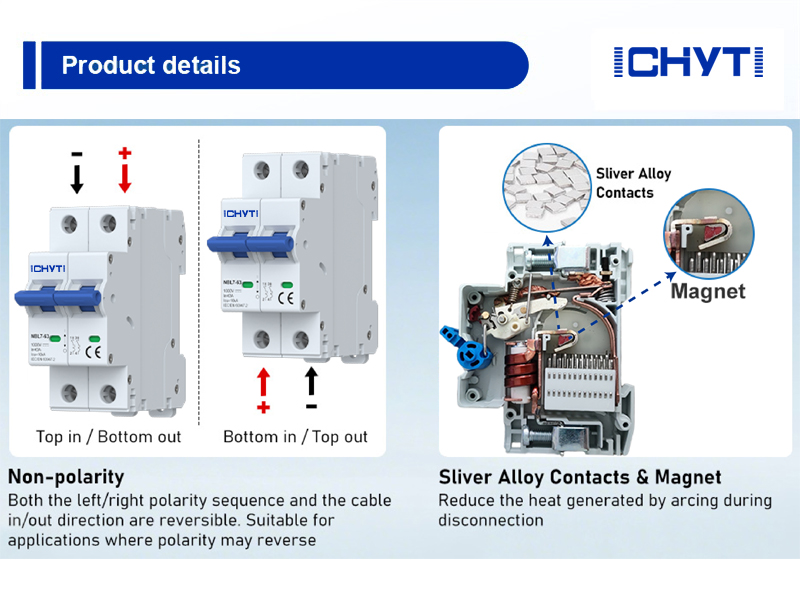

◉ Ved ledningsføring er det nødvendigt at være opmærksom på strømforsyningens positive og negative poler. Strømforsyningen skal ind fra toppen og komme ud fra bunden på grund af strømforsyningsindgangens designkarakteristika;

◉ Nem installation, som kan spare kabler;

◉ Den kan bruges til at beskytte resistive og induktive belastninger med lav startstrøm, med en beskyttelseseffektivitet på 5-10In;

◉ Velegnet til familier, kontorer, byggeri og industriområder.

ICHYTI jævnstrømsafbrydere til solpaneler Detaljer

◉ Visuel rød og grøn indikation: Kontaktstatus, klar med et blik.

◉ Dobbelt fortykket håndtag: Samtidig kan det øge fylden og betjeningskomforten.

◉ PC flammehæmmende materiale: PC flammehæmmende skal, med høj temperaturbestandighed, ingen deformation, smukt og glat udseende, ikke let at bære, god anti-aging ydeevne.

◉ Topkøledesign: Effektiv varmeafledning, reducer fejlen forårsaget af overophedning af afbryderen.
