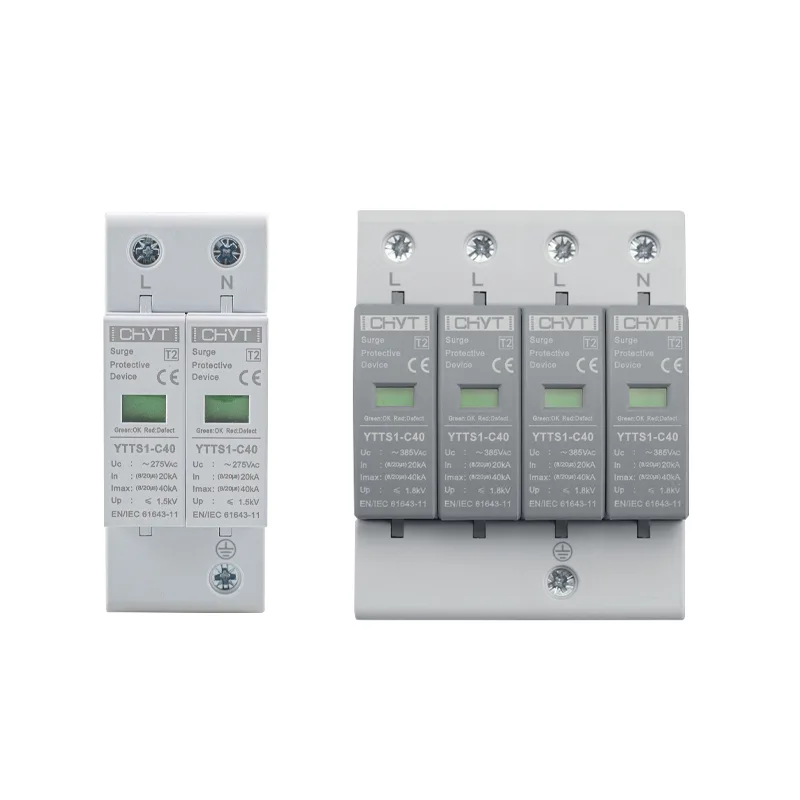

Går du ud fra, at én AC-overspændingsbeskyttelsesanordning dækker hele din bygning?

CHYTAC overspændingsbeskyttelsesanordningapplikationer viser, hvorfor et beskyttelsespunkt måske ikke er nok til en bygning med flere niveauer.

En bølge kommer ikke høfligt ind i en bygning gennem én forudbestemt dør. Lynnedslag, forsyningskobling, motorstart og -stop eller fejl på det lokale elnet kan medføre forbigående overspænding på forskellige punkter i en elektrisk installation. Når en overspænding kommer ind i en bygning, kan ledningerne i sig selv blive en del af problemet og føre transienten mod følsomt udstyr.

Det rejser et praktisk spørgsmål til planlægning af elektriske systemer: Kan én AC-overspændingsbeskyttelsesanordning virkelig beskytte en hel bygning?

I en lille installation med korte kabelføringer og begrænset udstyr kan én strategisk placeret enhed give nyttig beskyttelse. I en større bygning kan afhængighed af et enkelt beskyttelsespunkt imidlertid efterlade nedstrømskredsløb udsatte.

Hvorfor ét beskyttelsespunkt måske ikke er nok

Overspændingsbeskyttelse virker ved at aflede overdreven transientspænding væk fra udstyret og mod jordingssystemet. Jo tættere beskyttelsesanordningen er på det udstyr, der beskyttes, jo lettere er det at kontrollere den spænding, der når det pågældende udstyr.

Dette bliver mere kompliceret, efterhånden som en bygning bliver større.

Overvej en tre-etagers erhvervsbygning. Hovedfordelingstavlen kan være placeret i stueetagen, mens computere, VVS-controllere, lyssystemer, kommunikationsudstyr og andre elektroniske belastninger er fordelt på flere etager. En overspændingsbeskyttelsesanordning, der kun er installeret på det indgående hovedpanel, kan ikke automatisk eliminere enhver transient gennem hele det elektriske netværk.

Kabellængde har betydning, fordi spænding stadig kan udvikle sig langs ledere under en hurtig transient. En enhed, der fungerer godt ved serviceindgangen, kan derfor have behov for støtte fra yderligere beskyttelsespunkter længere nedstrøms.

Dette er en af ​​grundene til, at overspændingsbeskyttelse bedre forstås som et system frem for en enkelt komponent.

Hvor forbigående overspænding kan rejse

Ikke alle bølger har samme oprindelse eller sti. En direkte lynbegivenhed er kun én mulighed. Daglig elektrisk kobling kan også skabe forbigående forhold.

Almindelige kilder omfatter:

En transient kan bevæge sig fra hoveddistributionssystemet til grenkredsløb. Hvis følsomt udstyr er placeret et stykke fra det primære beskyttelsespunkt, kan yderligere beskyttelse være passende.

Følgende forenklede visning hjælper med at forklare forskellen:

Det nøjagtige arrangement afhænger af det elektriske design, jordforbindelse, udstyrs følsomhed og gældende installationskrav.

Afstanden mellem paneler har betydning

En af de nemmeste detaljer at overse er den fysiske afstand mellem beskyttelsesenheder og belastninger.

Forestil dig en stor bygning med det elektriske hovedpanel i én sektion og et automationsstyreskab i en anden. Selvom begge er forbundet til det samme elektriske system, er de ikke elektrisk identiske under en meget hurtig transient.

Længere ledere introducerer impedans. Under en overspændingshændelse kan dette bidrage til en spændingsforskel mellem det punkt, hvor beskyttelsen er installeret, og det punkt, hvor udstyret er tilsluttet.

Dette betyder ikke, at hver stikkontakt kræver sin egen beskyttelsesanordning. I stedet bør beskyttelsesstrategien følge strukturen af ​​det elektriske distributionssystem.

For indkøbs- og ingeniørteams er dette en vigtig sondring. Spørgsmålet bør ikke blot være: "Hvor mange overspændingsbeskyttelsesanordninger kræves?" Et bedre spørgsmål er: "Hvor er de punkter, hvor transient energi kan komme ind, bevæge sig og nå følsomme belastninger?"

Koordinering er vigtigere end blot at tilføje enheder

Installation af flere overspændingsbeskyttelsesenheder skaber ikke automatisk et bedre system.

Enheder installeret på forskellige distributionsniveauer skal arbejde sammen. Deres karakteristika, afladningsevne, spændingsbeskyttelsesniveau og installationsarrangement bør betragtes som en del af det komplette elektriske system.

Dårlig koordinering kan reducere effektiviteten af ​​det overordnede arrangement. Omvendt kan passende placerede beskyttelsestrin opdele opgaven mellem hovedfordelingspunktet og nedstrøms kredsløb.

En fælles tilgang er at etablere forskellige beskyttelsesniveauer:

Primær beskyttelse

Den indkommende elektriske service er det første store punkt at overveje. Beskyttelse her adresserer væsentlig transient energi, der kommer ind fra det eksterne strømnetværk.

Sekundær distributionsbeskyttelse

Hvor en bygning har separate fordelingstavler, kan yderligere beskyttelse overvejes. Dette er især relevant, når kabeltræk er relativt lange, eller når nedstrømskredsløb indeholder følsomt elektrisk udstyr.

Beskyttelse af lokalt udstyr

Meget følsomme systemer kan kræve beskyttelse tættere på selve udstyret. Eksempler kan omfatte elektroniske styresystemer, kommunikationsudstyr, overvågningsudstyr og andet udstyr, der kan blive påvirket af transient overspænding.

Målet er ikke at placere beskyttelse overalt. Det er for at forhindre en bølge i at finde en ubeskyttet vej til udstyr, der betyder noget.

Hvad skal kontrolleres, før du vælger enAC overspændingsbeskyttelsesanordning?

Selve bygningen giver mange af de spor, der er nødvendige for planlægning af beskyttelse.

En nyttig gennemgang bør omfatte den elektriske systemkonfiguration, nominel spænding, jordingsarrangement, forventet overspændingsmiljø, distributionsstruktur og typer af tilsluttede belastninger.

Det er også værd at identificere, om kredsløb strækker sig udendørs eller forbindes med udstyr placeret i udsatte områder. Sådanne forbindelser kan ændre risikoprofilen betydeligt.

Nøglespørgsmål omfatter:

Disse kontroller er generelt mere nyttige end at vælge en enhed, der kun er baseret på nominel spænding eller fysisk udseende.

Hvad med bygninger med solenergisystemer?

Situationen bliver mere interessant, når solcelleudstyr tilsluttes bygningen.

Solcelleanlæg kan introducere yderligere elektriske veje mellem udendørs udstyr og indendørs distributionssystemer. PV-arrays, invertere, DC-ledninger og AC-udgangskredsløb kan alle blive en del af den overordnede beskyttelsesdiskussion.

Dette er især vigtigt for bygninger med solcelleanlæg på taget, fordi PV-udstyret er fysisk tættere på udendørs eksponering, mens den genererede strøm i sidste ende forbindes med bygningens elektriske infrastruktur.

AC-side overspændingsbeskyttelse skal derfor overvejes sammen med det bredere PV-beskyttelsesarrangement. DC-afbrydere, DC-isolatorafbrydere, DC-overspændingsbeskyttelsesanordninger og andre fotovoltaiske beskyttelseskomponenter adresserer forskellige dele af systemet og bør ikke behandles som udskiftelige.

For en solcelle-udstyret bygning kan kun gennemgang af AC-hovedpanelet give et ufuldstændigt billede.

Antagelsen om "én enhed til alt".

Tiltrækningen af ​​en enkelt enhed er forståelig. Det virker enklere, tager mindre plads og kan reducere antallet af komponenter, der skal koordineres.

Men elektrisk enkelhed på papiret er ikke altid lig med tilstrækkelig beskyttelse i marken.

En kompakt bygning med en kort og ligetil distributionsvej kan have meget forskellige krav fra en fabrik, et kontorkompleks, et lager eller et etageanlæg med flere fordelingstavler.

Det rigtige spørgsmål er derfor ikke, om én enhed kan beskytte en bygning under ideelle forhold. Det mere brugbare spørgsmål er, om installationen giver tilstrækkelig beskyttelse på de steder, hvor transient energi realistisk kan forekomme.

Denne ændring i perspektiv kan forhindre, at en ellers rimelig fredningsplan bliver for afhængig af ét beskyttelsespunkt.

Installation har stadig betydning

Selv en korrekt valgt overspændingsbeskyttelseskomponent kan fungere dårligt, hvis installationen ikke håndteres korrekt.

Tilslutningsledere skal holdes passende korte og arrangeres i overensstemmelse med de gældende installationskrav. Jordforbindelse og binding er lige så vigtige, fordi overspændingsstrøm kræver en kontrolleret vej væk fra beskyttet udstyr.

Enheden skal også installeres på et sted, der passer til dens elektriske funktion og koordineres med opstrøms overstrømsbeskyttelse, hvor det er nødvendigt.

Disse detaljer er nemme at overse under komponentvalg, fordi de ikke vises på en produktetikette. Alligevel kan de have en direkte effekt på beskyttelsesydelsen i den virkelige verden.

Af denne grund bør specifikationerne gennemgås sammen med det elektriske design i stedet for at behandle overspændingsbeskyttelsesenheden som et isoleret tilbehør.

En praktisk måde at gennemgå bygningsbeskyttelse på

For indkøbsteams og el-planlæggere kan en simpel gennemgang i tre trin gøre processen mere overskuelig.

Kortlæg først strømfordelingen. Identificer den indgående forsyning, hovedpaneler, underpaneler og hovedudstyr.

For det andet skal du identificere eksponeringspunkter. Se efter udendørs forbindelser, lange kabeltræk, lynudsættelse og udstyr med begrænset tolerance for transient spænding.

For det tredje, evaluer beskyttelseskoordinering. Afgør, om beskyttelse ved serviceindgangen er tilstrækkelig, eller om der er behov for yderligere etaper nedstrøms.

Denne tilgang gør det også lettere at sammenligne forskellige specifikationer uden udelukkende at fokusere på prisen eller en enkelt elektrisk parameter.

Endelig takeaway

En bygning har ikke nødvendigvis ét enkelt "overspændingsindgangspunkt". Transient overspænding kan bevæge sig gennem forskellige dele af en elektrisk installation, og effektiviteten af ​​beskyttelse afhænger af placering, ledninger, jordforbindelse, udstyrs følsomhed og koordinering.

For et lille og enkelt elektrisk system kan én strategisk installeret beskyttelsesanordning være tilstrækkelig. Større eller mere komplekse installationer kræver ofte en lagdelt tilgang, hvor beskyttelsen placeres i henhold til strukturen og risikoen for det elektriske netværk.

Ved gennemgang af enAC overspændingsbeskyttelsesanordning, er det vigtigste spørgsmål derfor ikke blot, hvor kraftig enheden er, men hvor den er installeret, og hvilken del af det elektriske system den forventes at beskytte. For solcelleanlæg bør denne vurdering også omfatte forholdet mellem AC- og DC-beskyttelse.

Med sit produktsortiment, der dækker AC- og DC-beskyttelseskomponenter, herunder AC-overspændingsbeskyttelsesenhed, DC-afbrydere, DC-overspændingsbeskyttelsesanordninger, DC-isolatorafbrydere, DC-sikringer og solcellekombinationsbokse, giver Zhejiang Dabo Electric Co., Ltd. (CHYT) en nyttig produktsammenhæng til at overveje beskyttelse som en del af det komplette solcelle- og elektriske distributionssystem.
