Kabelføringsmetoder for 1P/2P/3P/4P DC-afbrydere i UPS-strømforsyningssystemer

I konfigurationen af ​​UPS-strømforsyningssystemer udfører DC-afbrydere de dobbelte funktioner isolation og overstrømsbeskyttelse for batterikredsløb. Forskellige typer UPS-strømforsyninger svarer til forskellige batterispændinger og -strømme, hvilket kræver tilpasning af DC-afbrydere med forskellige poltal. Denne artikel vil detaljere de forskellige ledningsmetoder for 1P/2P/3P/4P DC-afbrydere, der anvendes i UPS-systemer.

1. Afbrydere har standardparametre, herunder nominel spænding og nominel strøm (for 1P-typer). Når disse parametre ikke opfylder batteriets spændings- og strømkrav, kan driftsspændingen og strømmen øges ved at tilføje antallet af strømafbryderpoler og anvende serieparallelle forbindelseskonfigurationer. Specifikt øger serieforbindelse spændingen, mens parallelforbindelse øger strømmen.Her tager vi en mærkespænding på 250V som eksempel.

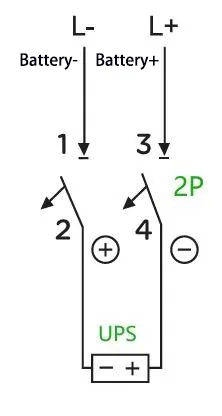

EN:For eksempel: For en UPS med en kapacitet på 40 kVA og en nominel batteristreng på 32 celler (udlignende ladespænding: 14 V × 32 = 448 V; der findes også batterier med en flydende ladespænding på kun 13,6 V, som kun bruges her til illustrationsformål), er den maksimale driftsstrøm beregnet til 140 kVA × 40 % V ÷ 40 % V÷. ÷ 32 = 139 A (forudsat en effektfaktor på 1,0, en effektivitet på 90 % og en UPS-indstillet afskæringsspænding på 10 V pr. celle). I dette tilfælde er en 2P 500 V 200 A afbryder tilstrækkelig. Ledningsmetoden er som følger:

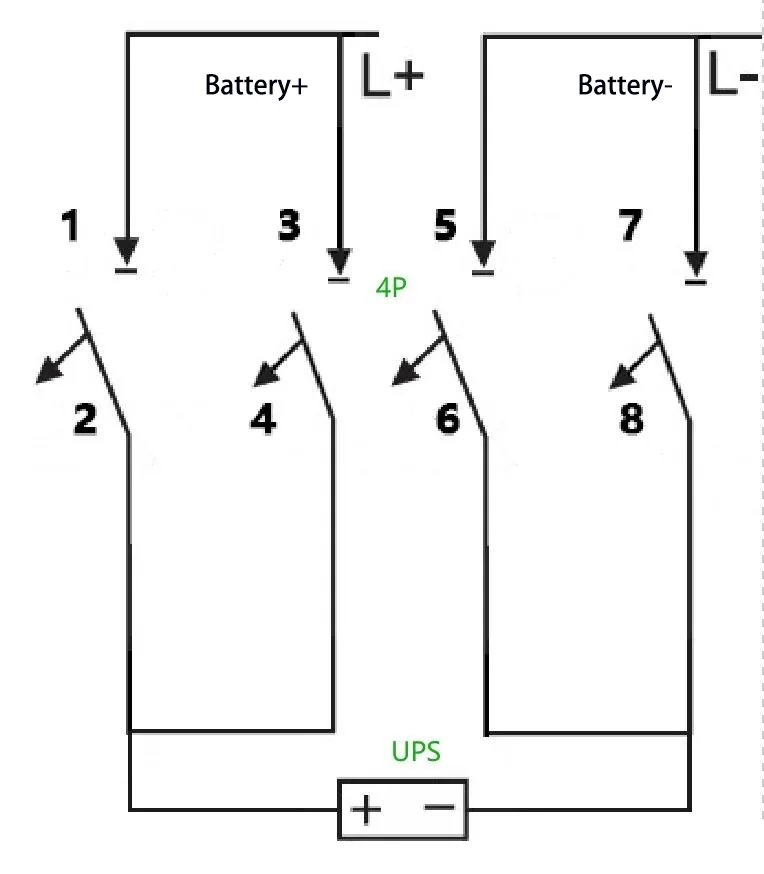

B:Hvad hvis der i stedet bruges en 2P 500 V 100 A afbryder? Dette krav kan opfyldes med en 4P-afbryder - specifikt ved at parallelisere to sæt 2P-afbrydere for at forbedre den strømførende kapacitet. Ledningsmetoden er som følger:

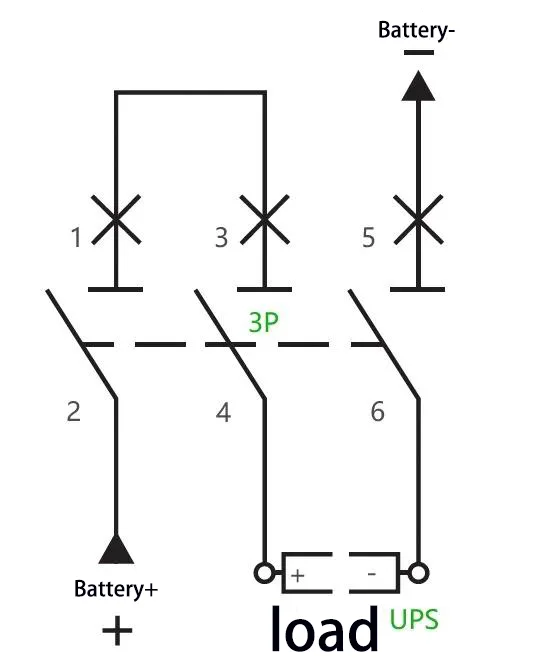

C:For eksempel: For en UPS med en kapacitet på 40 kVA og en nominel batteristreng på 40 celler (udlignende ladespænding: 14 V × 40 = 560 V), er den maksimale driftsstrøm beregnet til 40 kVA × 1,0 ÷ 90% ÷ 10 V ÷ 40 = 3P 5 kredsløb kan være A 50 A 50 7 kredsløb. vedtaget, med to af dens poler forbundet i serie. Ledningsmetoden er som følger:

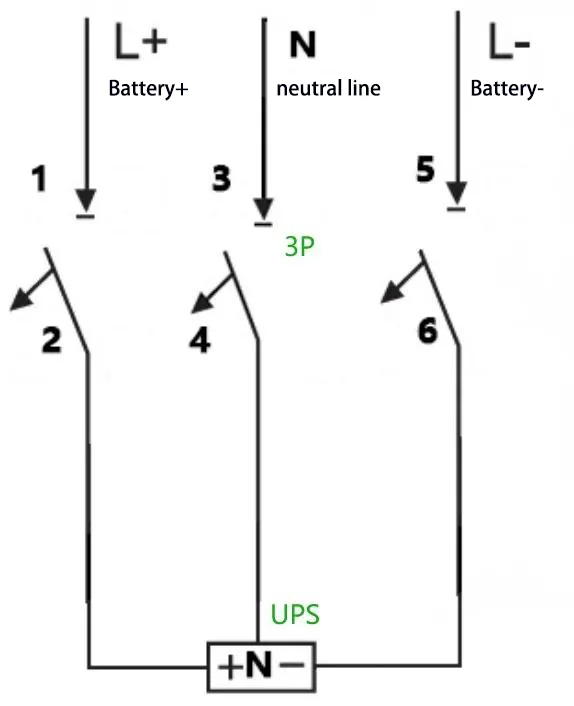

D:For eksempel: For en UPS med en kapacitet på 40 kVA, en nominel batteristreng på 32 celler og neutral ledningsforbindelse (udlignende ladespænding: 14 V × 32 = 448 V, dvs. ±224 V), beregnes den maksimale driftsstrøm som 40 kVA × 1,0 V ÷ 90% ÷ 90% ÷ 90% A. 3P 500 V 200 A afbryder kan anvendes, og ledningsmetoden er som følger:

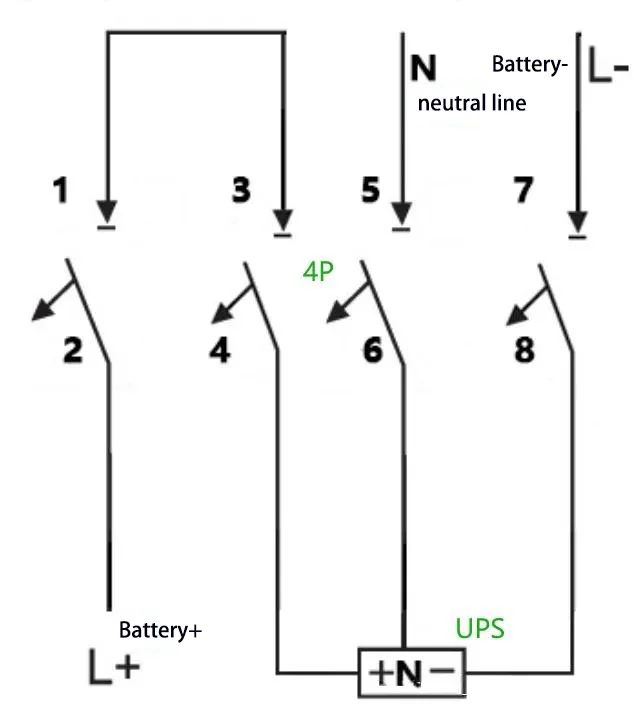

E:For eksempel: For en UPS med en kapacitet på 40 kVA, en nominel batteristreng på 40 celler og neutral ledningsforbindelse (udlignende ladespænding: 14 V × 40 = 560 V, dvs. ±280 V), beregnes den maksimale driftsstrøm som 40 kVA × 1,0 V A ÷ 10 % ÷ 10 % ÷ 10 % ÷ 10 % . 4P 750 V 150 A afbryder kan anvendes, med to af dens poler forbundet i serie. Ledningsmetoden er som følger:
