Du kan være sikker på at købe højkvalitets 2p dc mccb fra vores fabrik, og vi vil tilbyde dig den bedste eftersalgsservice og rettidig levering.ICHYTI nye energiprodukter, herunder: solar distributionssystem (DC MCCB, DC MCB, DC Surge protector, DC Sikring, PV-kombinationsboks osv.); Strømdistributionssystemer til byggeindustrien (såsom ATS, MCB, MCCB osv.). Fuldførte overgangen fra AC-systemet til DC-systemet og berigede virksomhedens produktlinje. Gør ICHYTI til det første valg af one-stop service sourcing centre for kunder.

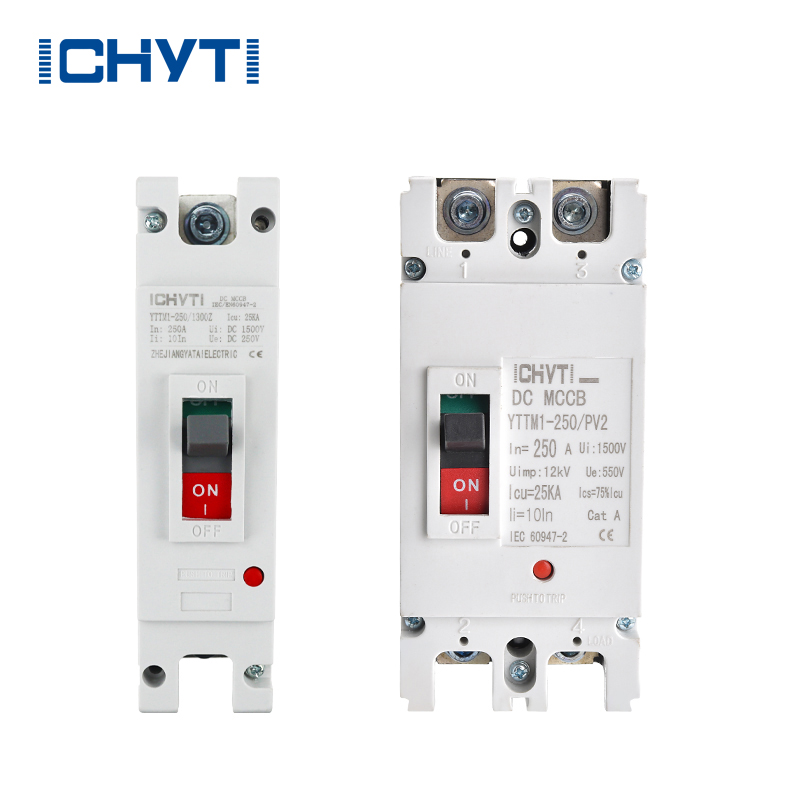

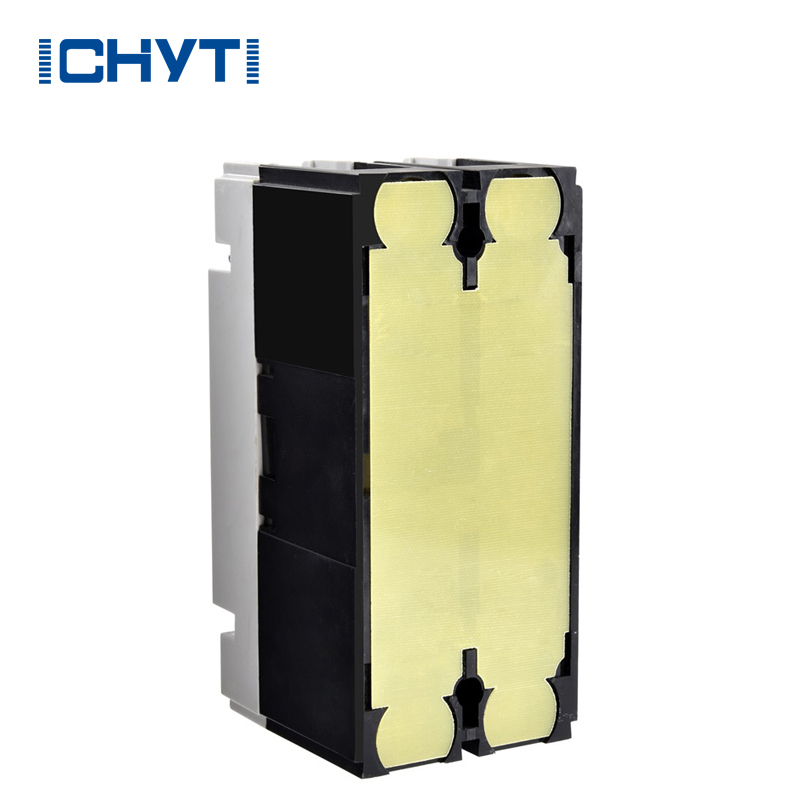

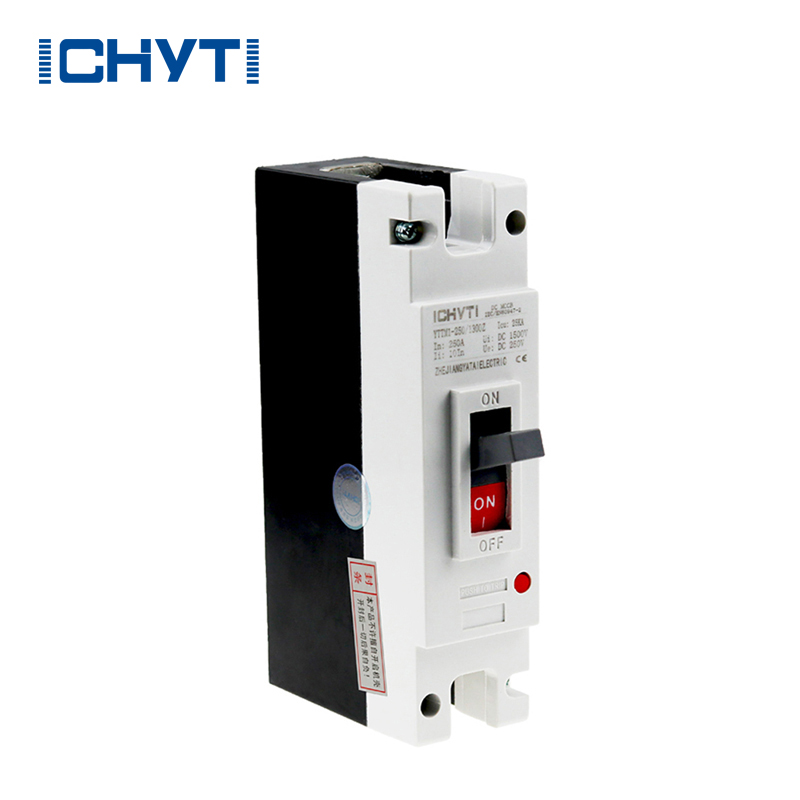

Kinas leverandører ICHYTI Discount 2p dc mccb er designet til at beskytte strømudstyr og kredsløb mod påvirkningen fra solsystemets overbelastning. Denne type afbryder er velegnet til DC mærkestrøm på 1250A og derunder, og mærkespænding på 1500V og derunder. Dette produkt opfylder standarderne i IEC60947-2 og GB140482. Ved at bruge 2p dc mccb kan distributionen af strømbeskyttelseskredsløb og strømudstyr være sikrere og mere pålidelig.
TEKNISK DATA
Type |
|
YTTM1-125/PV2 |
YTTM1-250/PV2 |
YTTM1-400 |
YTTM1-630 |
Pol |
|
2P |
|
|
|
Max nominel strøm |
|
125A |
250A |
400A |
630A |
elektriske egenskaber |
|
|
|
|
|
Nominel arbejdsspænding |
Ue |
500V DC |
|
|
|
Nominel strøm |
ln(A) |
63A, 80A, 100A, 125A |
125A, 160A, 200A, 250A |
315A |
500A |
Nominel isoleret spænding |
Ui |
550VDC |
|
350A |
630A |
Nominel impulsspænding |
Uimp |
8KV |
|
400A |
|
1 min strømfrekvens modstår spænding |
|
3,8 KV |
|
|
|
Ultimativ brudkapacitet |
leu |
15kA |
20kA |
25kA |
35kA |
Kør brydekapacitet |
les |
15kA |
20kA |
25kA |
35kA |
Beskyttelse |
|
Termisk magnetisk type |
|
|
|
Tripping Type |
|
|
|
|
|
Kontrol og indikation |
|
Valgfri |
|
|
|
Kontrolmanual |
Direkte (RHD) |
Valgfri |
164,5><79,5x118mm |
|
|
Udvidet (ERH) |
Valgfri |
|
|
|
|
Mode MOD |
|
Valgfri |
|
|
|
Shunt Release (SHT) |
|
Valgfri |
|
|
|
Hjælpefrigivelse |
|
Ja |
|
|
|
Terminalendedæksel |
|
Ja |
|
|
|
Interfase barrierer |
|
|
|
|
|
Servicelevetid/cyklusdrift |
|
|
|
|
|
Mekanisk |
|
10000 |
|
|
|
Elektrisk |
|
2000 |
|
|
|
Størrelse (L*BxH) |
|
150,5x64,5>119 mm |
|
|
|
Beskyttelse mod indtrængen |
|
Alle sider IP40, Tilslutning -Terminal IP20 |
|
|
|
Installationsmiljø |
|
|
|
|
|
Overhold |
|
IEC60947-2/GB14048.2 |
|
|
|
Stuetemperatur |
|
-40Cã+85C |
|
|
|
◉ Besidder høj brudkapacitet og pålidelig isoleringsevne.
◉ Opfyld tredje niveaus standard for forureningsniveau.
◉ Betjeningsmekanismen kan opnå hurtig lukning og segmenterede læsefunktioner.
◉ Velegnet til lejligheder med en højde på ikke over 2000m.
◉ Visualiseringsvindue: Rødt og grønt lys indikerer et øjeblik
◉ Nulstillingsknap: Registrer udløsningsbrudkapaciteten for at sikre ledningssikkerheden
◉ Termohærdende skal: Med termohærdende harpiks som hovedkomponent, flammehæmmende
◉ Tilbehør: bueskillevæg & fastgørelsesskrue
